手輪執行機構-氣動執行器配套閥門使用
手輪執行機構作用：
手輪執行機構與氣動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，通過手輪來完成閥門的啟閉操作。
手輪執行機構介紹：
手輪執行機構由手輪、傳動裝置和連接裝置等組成。手輪執行機構通過螺桿傳動裝置，與執行機構的推桿(或膜頭板)連接。正常運行時，手輪退出，用緊固螺母鎖定，可作為閥位最高位的限制裝置。當需手動操作時，松開緊固螺母，轉動手輪，使之與自動執行機構的推桿連接，從而可移動推桿，改變閥門開度。
手輪執行機構性能特點：
1.體積小、重量輕、設計合理、樣式新穎。
2.產品系列化,輸出扭矩與氣動裝置各種閥i ]匹配。
3.渦輪連接內孔有相隔90*的兩個鍵槽,以便用戶根據需要選擇裝置同閥門的相對位置。
4.提起限位拉環,旋轉偏心裝置90°限位銷自動限位,實現氣動,反之實現手動。
5.產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封防塵防水防護等級IP65 , IP67 , IP68可選。

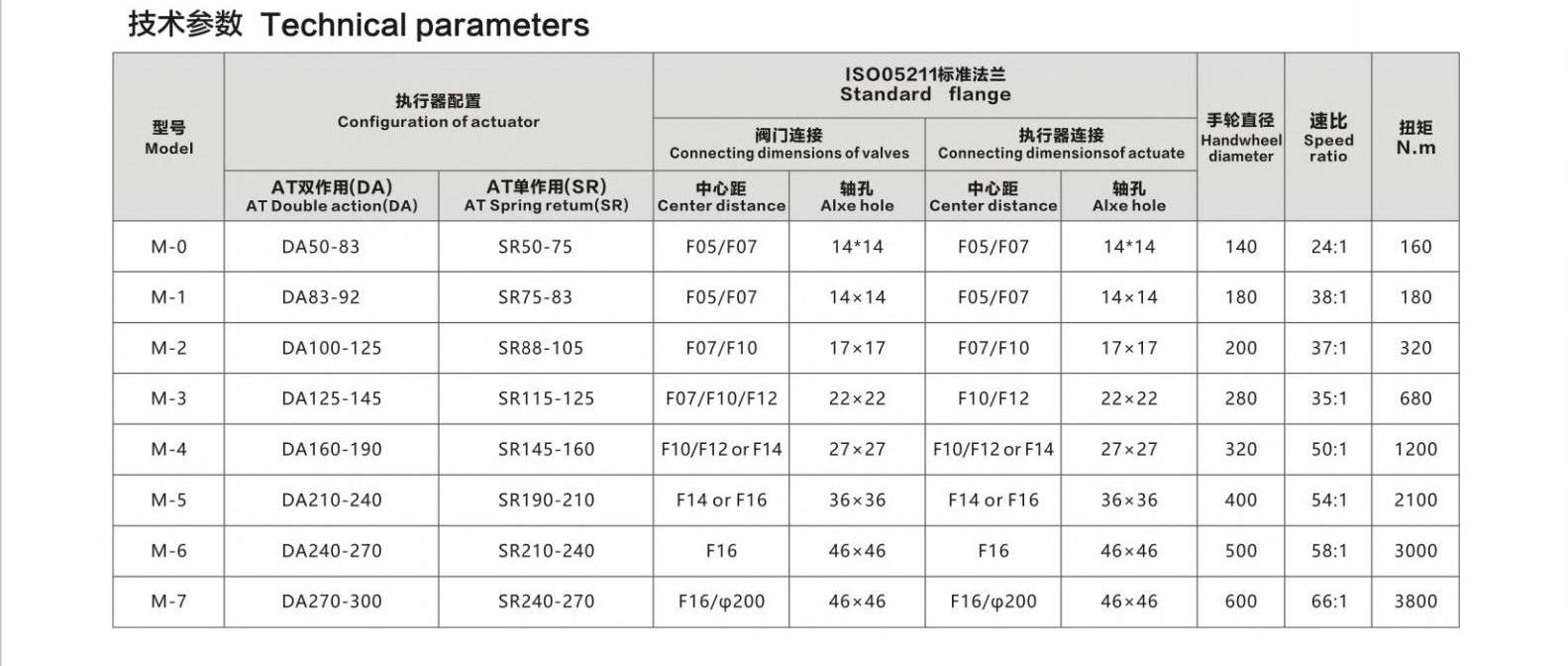

手輪執行機構技術參數：

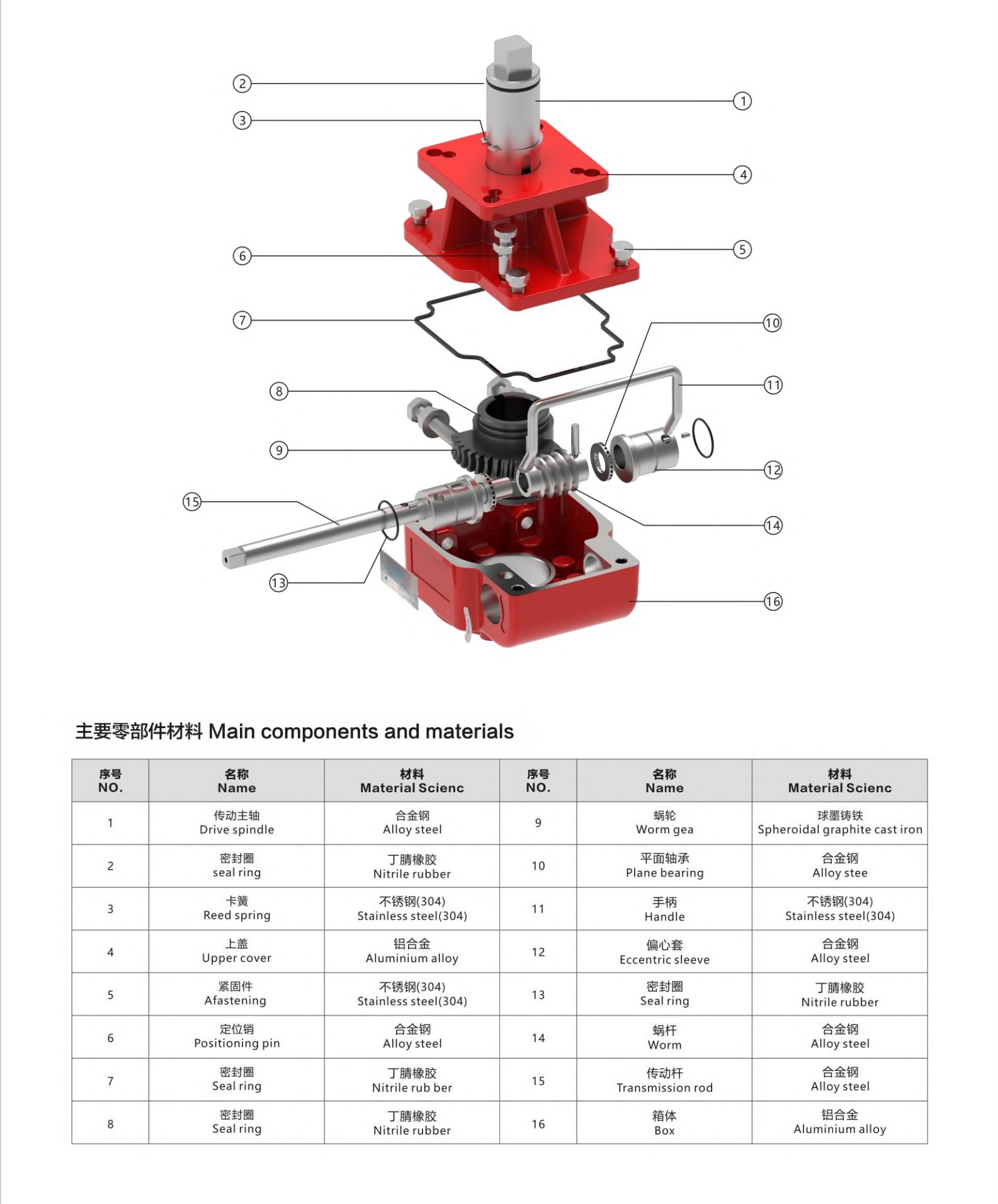

手輪執行機構主要零部件材料：

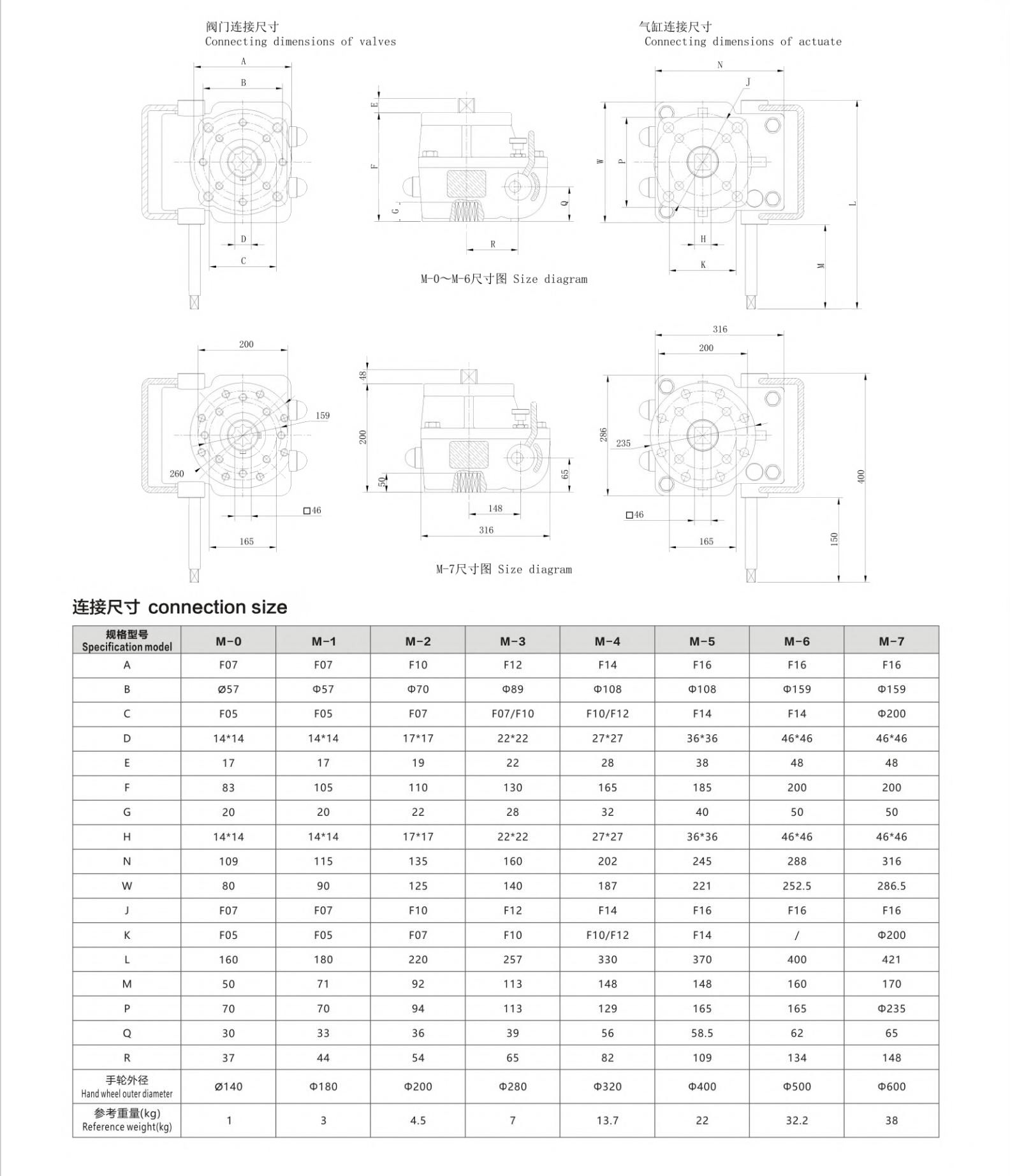

手輪執行機構連接尺寸：
